Назначение
Установка АУРА 7001 (Аппарат Универсальный Размагничивающий Автоматизированный) представляет собой высокотехнологичное решение для устранения остаточной намагниченности трубопроводов перед проведением сварочных работ. Это не просто техническая необходимость — это гарантия качества и безопасности эксплуатации магистральных газопроводов.
При выполнении планового ремонта магистрального газопровода часто бывают ситуации когда качественный шов выполнить практически невозможно, сварочная дуга начинает себя вести непредсказуемо, отклоняется в сторону, теряет стабильность. Причина — остаточная намагниченность металла. Именно для борьбы с этим явлением и созданы специализированные установки размагничивания, среди которых особое место занимает АУРА 7001.
Основные сферы применения:
- Магистральные нефте- и газопроводы диаметром до 1400 мм
- Ремонтно-восстановительные работы на действующих трубопроводах
- Строительство новых участков трубопроводных систем
- Размагничивание труб после внутритрубной магнитной дефектоскопии
- Предотвращение эффекта «магнитного дутья» при сварке

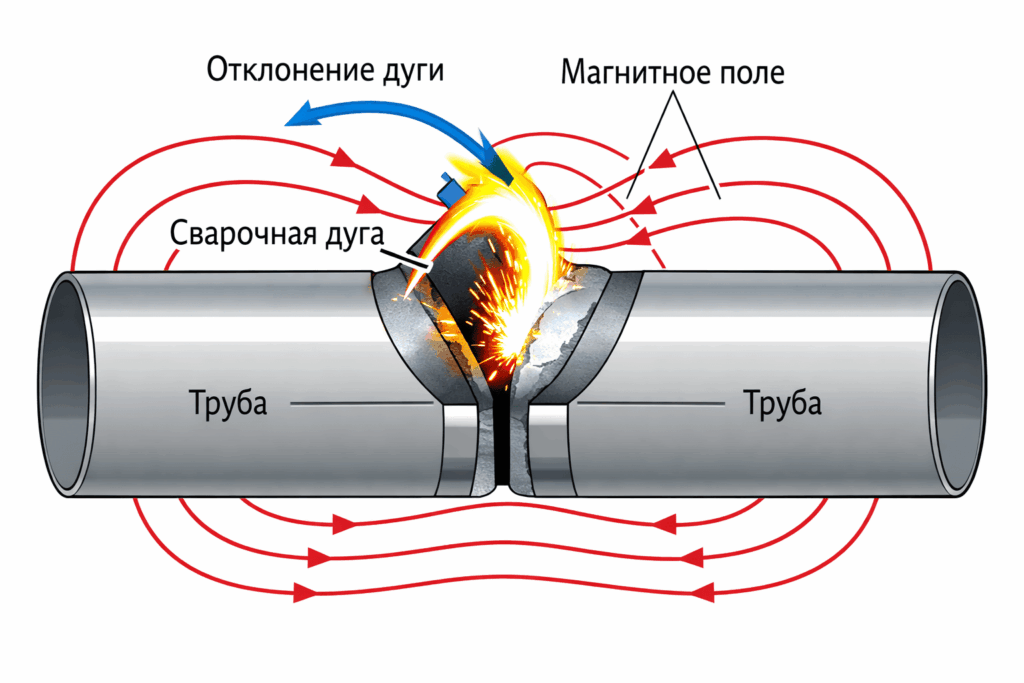

Эффект магнитного дутья возникает, когда остаточное магнитное поле в металле трубы взаимодействует с магнитным полем сварочной дуги, отклоняя её от оси. Это приводит к нестабильному горению дуги, образованию дефектов в сварном шве, снижению производительности и, в конечном счёте, к сокращению ресурса трубопровода.
Состав и конструкция устройства
АУРА-7001 — это комплексная система, состоящая из нескольких взаимосвязанных компонентов:
Основные компоненты АУРА-7001:
1. Основной аппарат (42 кг)
- Микропроцессорный блок управления с автоматическими алгоритмами
- Силовая часть с системой генерации импульсных токов
- Система диагностики и защиты от аварийных ситуаций
- Индикаторы состояния и режимов работы
2. Пульт дистанционного управления
- Позволяет оператору находиться вне зоны ремонта
- Кнопка «Пуск» для запуска процесса размагничивания
- Индикация завершения процесса и аварийных ситуаций
3. Размагничивающие обмотки
- Разъёмная секционированная конструкция (8 секций по 10 кг)
- Универсальность для труб различного диаметра
- Быстрый монтаж (менее 7 минут)
4. Датчики магнитного поля
- Щелевой датчик для измерения поля в стыке
- Торцевой датчик для контроля намагниченности торца
- Электронный индикатор остаточного магнитного поля
5. Соединительные кабели
- Переходные разъёмные кабели для подключения обмоток
- Кабель питания для подключения к генератору 380 В

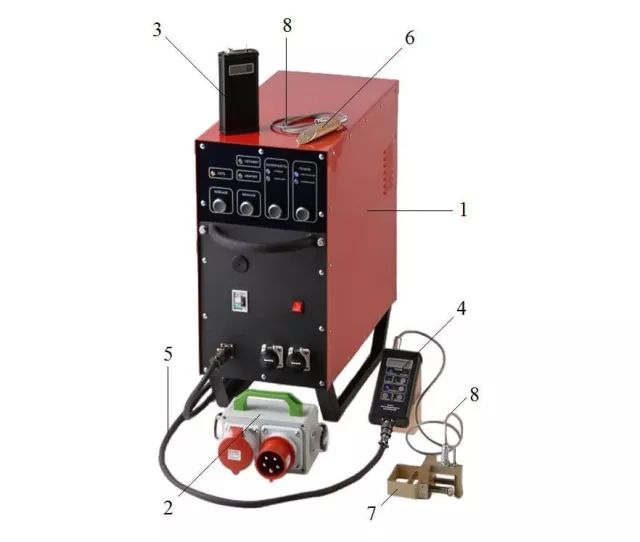

Полный состав установки АУРА-7001:
- силовой блок;
- соединительная коробка (для коммутации соединительного кабеля с размагничивающими обмотками);
- индикатор магнитного поля;
- пульт управления;
- кабель подключения пульта;
- щелевой датчик магнитного поля (подключается к магнитометру);
- торцевой датчик магнитного поля (обеспечивает работу автоматики);
- кабель подключения торцевого датчика к пульту.
Принцип работы и режимы размагничивания
Технология размагничивания, реализованная в АУРА-7001, основана на микропроцессорных алгоритмах управления, которые автоматически адаптируются к условиям конкретного трубопровода.
Импульсный режим
Физический принцип: На торец трубы накладываются размагничивающие обмотки, через которые пропускается серия мощных импульсов тока (до 20 кВт при длительности 2 секунды). Эти импульсы создают магнитное поле, направленное противоположно остаточной намагниченности трубы. Микропроцессор автоматически рассчитывает необходимую амплитуду и количество импульсов.
Последовательность действий:
- Установка обмоток на торец трубы
- Монтаж торцевого датчика
- Подключение датчика к аппарату через пульт ПДУ
- Включение автоматического процесса размагничивания (1-1,5 мин)
- Контрольный замер остаточного поля щелевым датчиком (менее 0,5-2 мТл)
Компенсационный режим
Физический принцип: В отличие от импульсного режима, здесь создаётся постоянное магнитное поле, которое компенсирует (нейтрализует) остаточную намагниченность в зоне сварочного стыка. Датчик в режиме реального времени измеряет магнитное поле, а система автоматически поддерживает необходимый уровень компенсации.
Применение: Используется при сварке стыков уже смонтированных труб, когда невозможно размагнитить всю трубу целиком.
Последовательность действий:
- Установка обмоток на трубу вблизи стыка
- Замер магнитного поля в стыке труб щелевым датчиком
- Включение компенсационного режима размагничивания
- Регулировка мощности и полярности установки до достижения поля в зазоре величины не более 0,5-2 мТл
Технические характеристики АУРА-7001
| Параметр | Значение |
| Диаметр размагничиваемых труб | до 1400 мм |
| Диапазон размагничиваемых полей | 2-250 мТл |
| Остаточное поле после размагничивания | 0,5-2 мТл |
| Длительность цикла размагничивания | 1,5 минуты |
| Напряжение питания | 380 В ±10%, 50 Гц |
| Потребляемая мощность (импульс) | до 20 кВт (2 сек) |
| Вес аппарата | 42 кг |
| Вес обмоток | 10 кг × 8 секций |
| Транспортировка | краном / вручную 2 человека |
| Техническое обслуживание | не требуется |

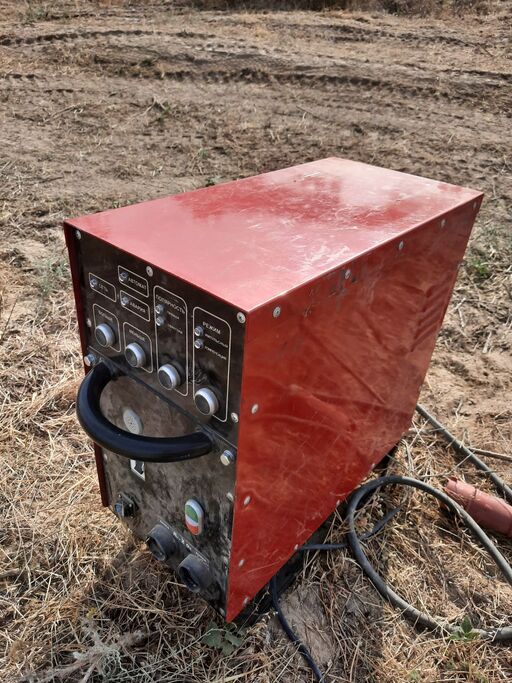

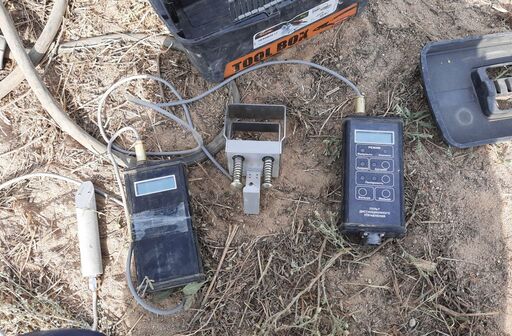

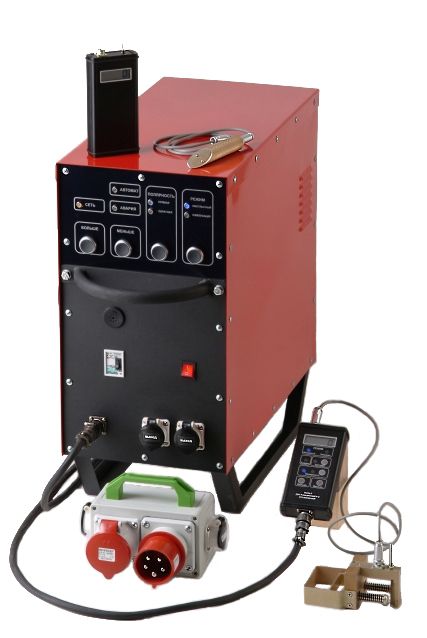

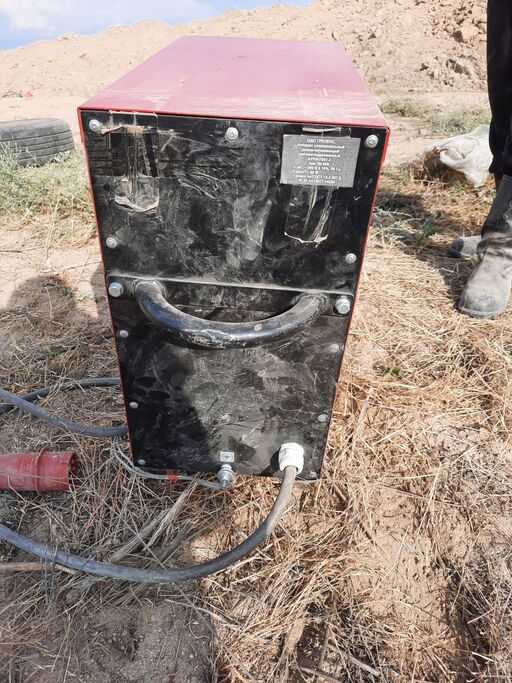

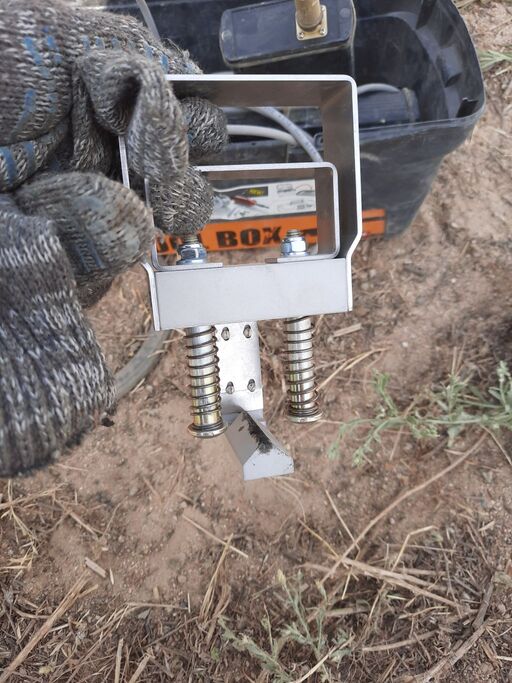

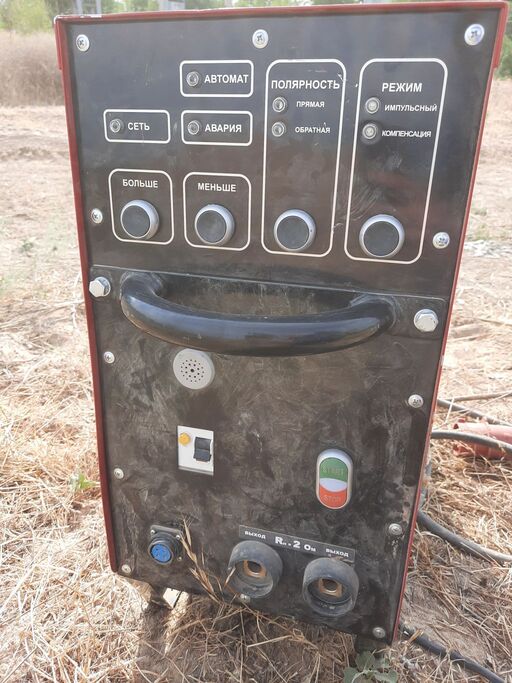

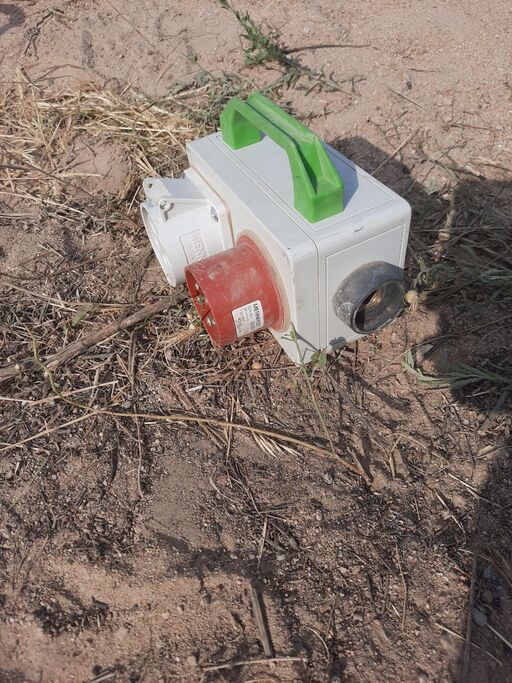

Фото установки АУРА-7001:
Обзор аналогов: альтернативные решения
Установка размагничивания ЛАБС-7К2
Назначение:
ЛАБС-7К2 представляет собой устройство размагничивания с двухконтурной системой, что позволяет одновременно работать с двумя стыками или обрабатывать трубы с аномально высокой намагниченностью.

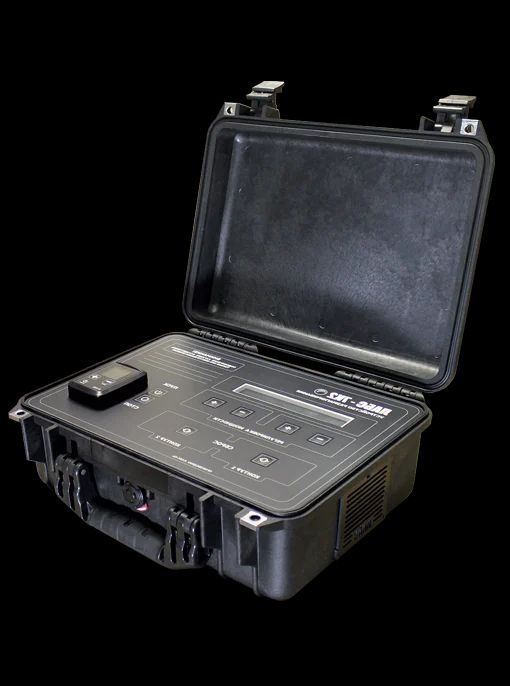

Фото ЛАБС-7К2:
Ключевые характеристики:
- Напряжение питания: 220 В / 50 Гц (в отличие от 380 В у АУРА-7001)
- Выходной ток на канал: до 15 А
- Максимальная компенсация поля: до 350 мТл (3500 Гс)
- Потребляемая мощность: не более 2-5 кВт
- Масса блока управления: не более 8 кг
- Масса обмоток: 24 кг х 2 обмотки
- Диапазон рабочих температур: от -40°С до +40°С
Особенности:
- Два независимых контура «размагничивание/компенсация»
- Возможность работы с двумя стыками одновременно
- Беспроводное дистанционное управление до 100 м
- Точность регулировки: 0,1 мТл
- Неограниченное время работы в режиме компенсации
Принцип работы:
ЛАБС-7К2 может полноценно работать только в режиме компенсации (создание постоянного встречного поля). Ввиду низкой мощность импульсное перемагничивание возможно только на слабо намагниченных трубах и выполняется в ручном режиме. Наличие двух контуров размагничивания делает установку особенно эффективной при работе на намагниченном трубопроводе при одновременной сварке вставки (катушки) с двух сторон.
Установка НЕВА MD-T1.P3/M1
Назначение:
НЕВА MD-T1.P3/M1 — современная разработка российской компании НЕВА-Техника, представляющая собой компактное и высокоэффективное решение для размагничивания труб. В отличии от аналогов, применяется для размагничивания труб в различных режимах и условиях:
- свободных торцов труб в траншеи;
- стыков труб во время сварки как в траншеи так и в условиях производства;
- труб целиком (длиной 12-14 м) в условиях производства или склада;
- различных трубных изделий и цилиндрических конструкций при их производстве.

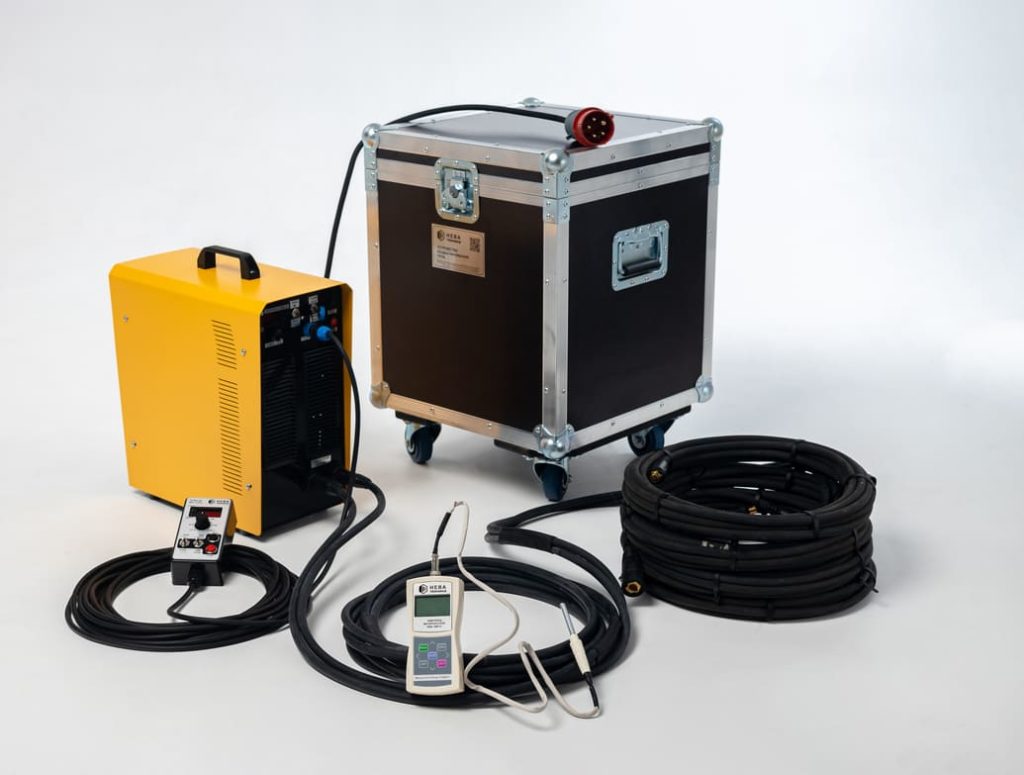

Фото Установки НЕВА:
Установки НЕВА спроектированы на базе 25-ти летнего опыта изготовления промышленных сварочных аппаратов. И единственные на рынке имеют в производстве устройств размагничивания труб инверторную технологию, что обеспечивает: гальваническую развязку от сети питания, широкие настройки регулирования, а также применение различных методов размагничивания.
Технические характеристики:
- Напряжение питания: 380 В +10%, 50 Гц
- Потребляемый ток: не более 16 А
- Максимальная мощность: 9 кВт
- Номинальная мощность: 1,5 кВт
- Режим работы: непрерывный (ПН100%)
- Диаметр труб: от 60 мм до 1420 мм (до 2000 мм с доп. катушками)
- Диапазон полей: ±2500 Гс (±250 мТл)
- Остаточное поле: не более 5-20 Гс (0,5-2,0 мТл)
- Время размагничивания: 1,5-2,0 минуты
- Компенсируемое поле в стыке: до 3500 Гс (350 мТл)
- Масса силового блока: 18 кг
- Масса обмоток размагничивания: 5,5 кг х 13 секций
Методы размагничивания:

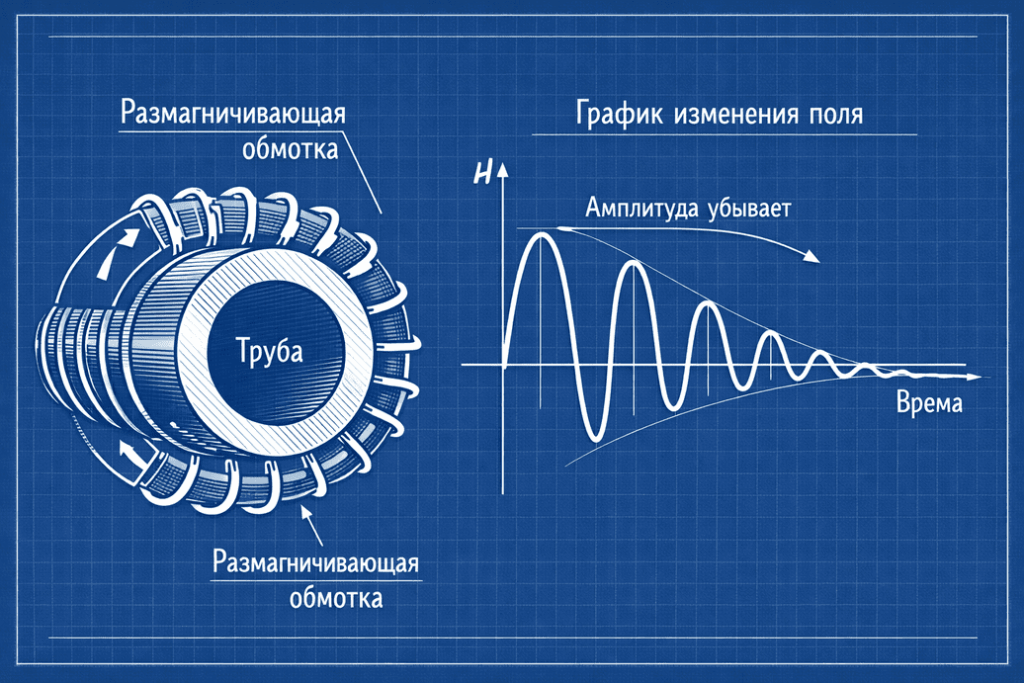

1. Знакопеременный затухающий метод — создание переменного магнитного поля с постепенно убывающей амплитудой, которое «перемагничивает» металл с уменьшающейся интенсивностью до полного устранения остаточной намагниченности.
Рисунок:

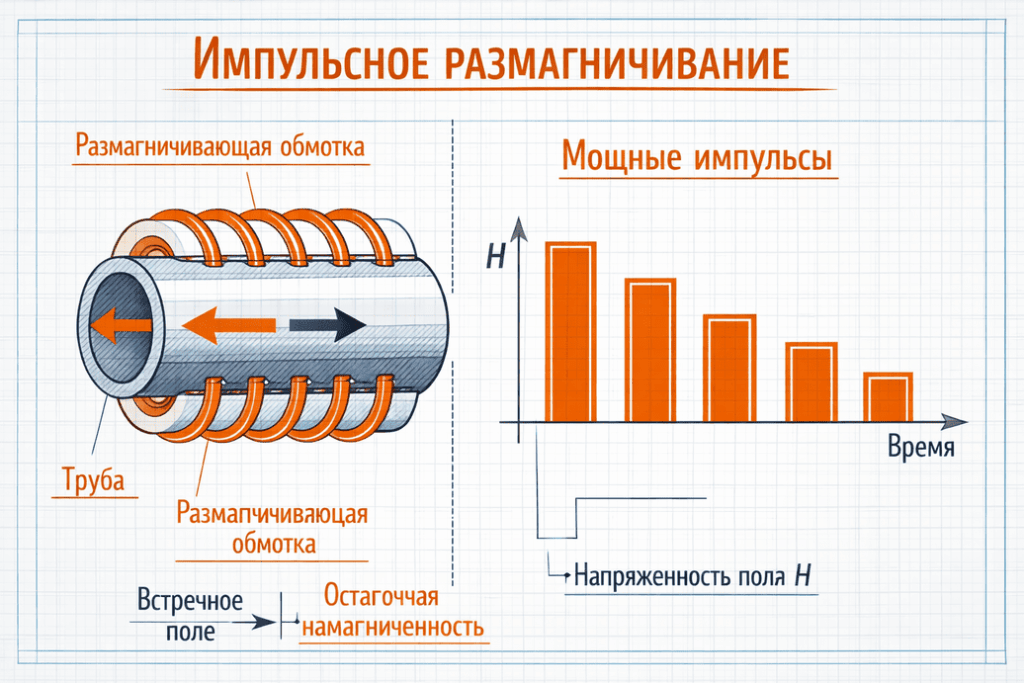

2. Импульсный метод — генерация мощных импульсов магнитного поля, противоположных по направлению остаточной намагниченности трубы.
Рисунок:

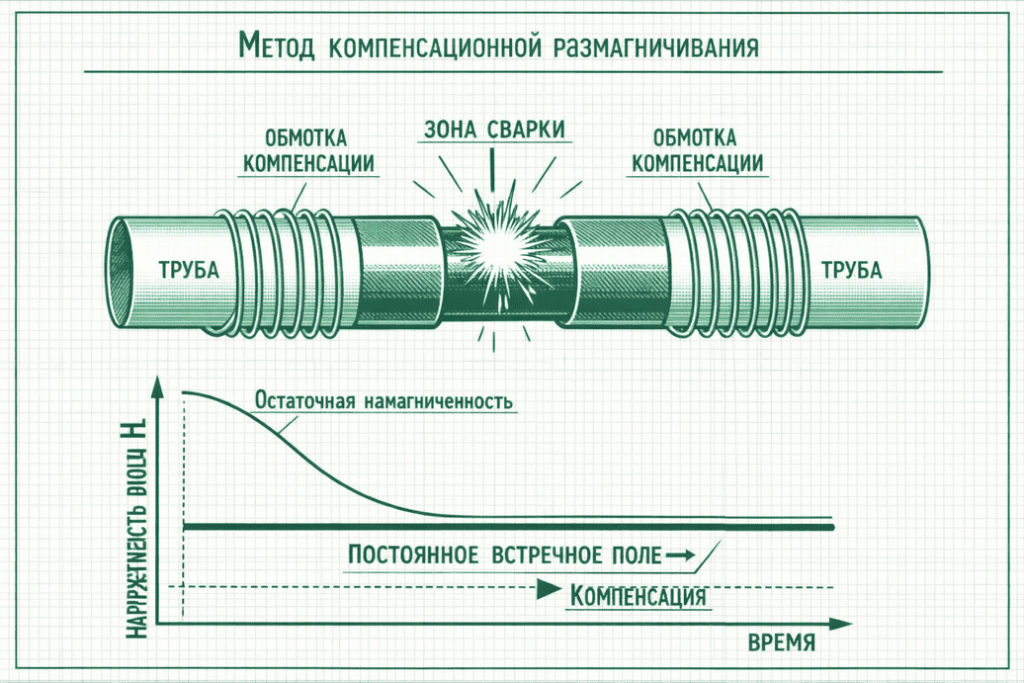

3. Компенсационный метод — создание постоянного встречного магнитного поля для нейтрализации намагниченности в зоне сварки.
Рисунок:
Режимы работы:
- Автоматический (полностью автономный процесс)
- Полуавтоматический (с участием оператора)
- Ручной (для нестандартных ситуаций)
Особенности конструкции:
- Компактный силовой блок в ударопрочном кейсе
- Дистанционный проводной пульт управления
- Универсальные размагничивающие катушки
- Цифровой индикатор магнитного поля
- Датчик для крепления на торец трубы
- Эффективная система охлаждения со сменным фильтром
- Гальваническая развязка от сети питания
Преимущества НЕВА MD-T1.P3/M1:
Установка НЕВА требует генератор мощностью всего от 10 кВт (20 кВт у некоторых аналогов), что делает её экономичной в эксплуатации. Три метода размагничивания обеспечивают гарантированное устранение намагниченности на длительный срок.
Сравнительный анализ установок АУРА-7001 и НЕВА MD-T1.P3/M1:
Обе установки представляют собой современные решения для размагничивания труб, но имеют существенные различия в подходах и возможностях.
Методы размагничивания
| Параметр | АУРА-7001 | НЕВА MD-T1.P3/M1 |
| Количество методов размагничивания | импульсный / компенсационный | импульсный / компенсационный / знакопеременный |
| Знакопеременный метод размагничивания | Нет | Есть — обеспечивает более долговременный эффект |
| Импульсный метод | Есть | Есть |
| Компенсационный метод | Есть | Есть |
Преимущество НЕВА: Наличие знакопеременного метода позволяет достигать более стабильного и долговременного эффекта размагничивания. Этот метод особенно эффективен для труб с высокой коэрцитивной силой.
Режимы работы
| Параметр | АУРА-7001 | НЕВА MD-T1.P3/M1 |
| Автоматический режим | Есть | Есть |
| Полуавтоматический режим | Нет | Есть |
| Ручной режим | Есть | Есть |
| Непрерывный режим работы | Есть | Есть |
Преимущество НЕВА: Три режима работы обеспечивают большую гибкость применения, особенно в нестандартных ситуациях или при работе с трубами специфической геометрии.
Технические параметры
| Параметр | АУРА-7001 | НЕВА MD-T1.P3/M1 |
| Диаметр труб | до 1400 мм | до 1420 мм (до 2000 мм опционально) |
| Диапазон размагничиваемых полей | 2-250 мТл | 2-250 мТл |
| Остаточное магнитное поле | 0,5-2 мТл | 0,5-2 мТл |
| Время размагничивания | 1,5 мин | 1,5-2 мин |
| Компенсируемое поле в стыке | не указано | до 350 мТл |
| Номинальная мощность | 1,5 кВт | 1,5 кВт |
| Максимальная мощность | 20 кВт | 9 кВт |
| Напряжение питания | 380 В | 380 В |
| Масса основного блока | 42 кг | 18 кг |
| Масса обмоток размагничивания | 8 кг х 10 секций | 5,5 кг х 13 секций |
Преимущество НЕВА: Значительно меньший вес силового блока (18 кг против 42 кг) существенно упрощает транспортировку и работу в полевых условиях. Возможность размагничивания труб до 2000 мм расширяет область применения.
Конструктивные особенности
| Параметр | АУРА-7001 | НЕВА MD-T1.P3/M1 |
| Система охлаждения | Стандартная | Улучшенная со сменным фильтром |
| Защитный кейс | Нет | Ударопрочный пластиковый кейс |
| Гальваническая развязка | Есть | Есть |
| Цифровой индикатор поля | В комплекте | В комплекте |
| Соединительные разъемы обмоток | 5-ти контактный 380В | Стандартный сварочный |
Преимущество НЕВА: Улучшенная система охлаждения позволяет работать в условиях высокой запылённости. Ударопрочный кейс обеспечивают лучшую защиту при транспортировке. Сварочные разъемы обеспечивают быстрое и легкое соединение/намотку размагничивающих обмоток на трубу.
Экономические аспекты
| Параметр | АУРА-7001 | НЕВА MD-T1.P3/M1 |
| Требуемая мощность генератора | более 20 кВт | от 10-12 кВт |
| Энергоэффективность | Высокая | Очень высокая |
| Стоимость эксплуатации | Средняя | Ниже за счёт меньших требований к генератору |
Преимущество НЕВА: Возможность работы с генератором меньшей мощности (от 10 кВт) снижает эксплуатационные расходы и упрощает логистику на объектах.
Универсальность и адаптивность
НЕВА MD-T1.P3/M1:
- Три метода размагничивания для различных типов намагниченности
- Три режима работы для различных условий
- Алгоритмы автоматического размагничивания и адаптации
- Возможность расширения диапазона диаметров до 2000 мм
- Работа в широком температурном диапазоне
Удобство эксплуатации
| Параметр | АУРА-7001 | НЕВА MD-T1.P3/M1 |
| Время монтажа | менее 7 минут | 3-4 минуты |
| Требования к квалификации | Низкие | Очень низкие (однократная настройка) |
| Мобильность | Средняя (42 кг) | Высокая (18 кг) |
| Дистанционное управление | Проводное | Проводное |
Преимущество НЕВА: Меньший вес и упрощённая процедура настройки делают установку более удобной для полевых условий.
Выводы и рекомендации
Обе установки — АУРА-7001 и НЕВА MD-T1.P3/M1 — представляют собой высококачественные решения для размагничивания труб магистральных трубопроводов, каждое со своими сильными сторонами.
АУРА-7001 рекомендуется выбирать, если:
✓ Есть крановое оборудование для переноски и монтажа системы размагничивания
✓ Работа ведётся преимущественно с трубами до 1400 мм
✓ Достаточно двух основных режимов размагничивания
НЕВА MD-T1.P3/M1 рекомендуется выбирать, если:
✓ Важна мобильность (вес 18 кг против 42 кг)
✓ Требуется работа с трубами большого диаметра (до 2000 мм)
✓ Необходима гибкость в выборе методов (3 метода) и режимов (3 режима)
✓ Критична энергоэффективность (генератор от 12 кВт)
✓ Важна возможность работы в условиях высокой запылённости
✓ Требуется более долговременный эффект размагничивания (знакопеременный метод)
✓ Ограничен бюджет на эксплуатационные расходы
Общий вывод
С технической точки зрения, НЕВА MD-T1.P3/M1 демонстрирует более современный подход к решению задачи размагничивания:
- Три метода размагничивания против двух у АУРА-7001
- Значительно меньший вес (18 кг против 42 кг)
- Большая гибкость применения (3 режима работы)
- Лучшая энергоэффективность
- Возможность работы с трубами до 2000 мм
Для большинства современных применений, особенно когда важны мобильность, экономичность и универсальность, установка НЕВА MD-T1.P3/M1 представляет собой более привлекательный вариант. Она сочетает передовые технологии, компактность и экономичность при сохранении высокой эффективности размагничивания.
